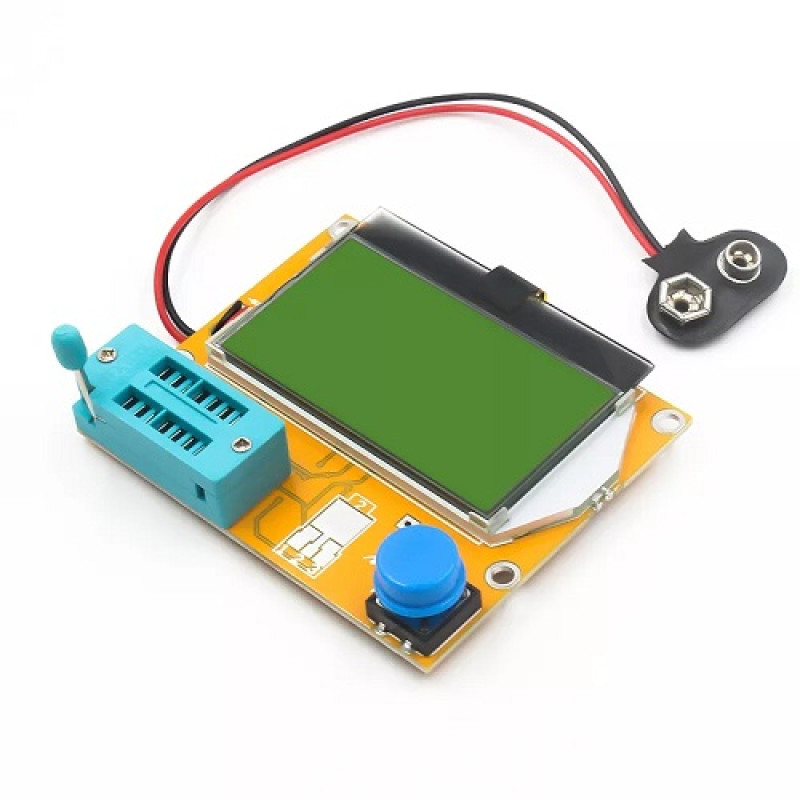

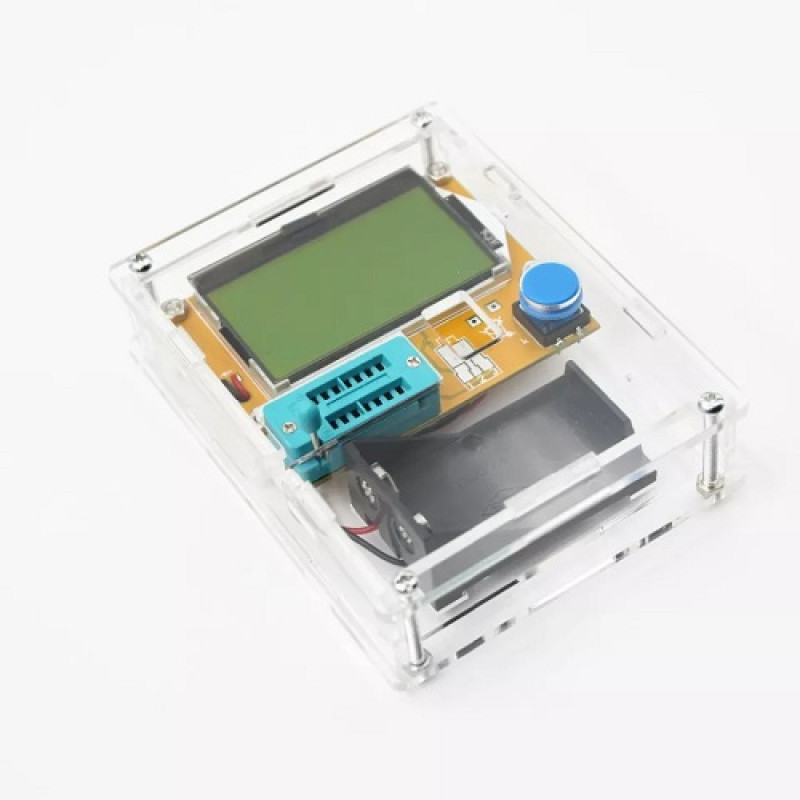

Мега Тестер LCR-T4 Українська прошивка ver1.15UA RLC, ESR-метр, тестенр діодів, транзисторів

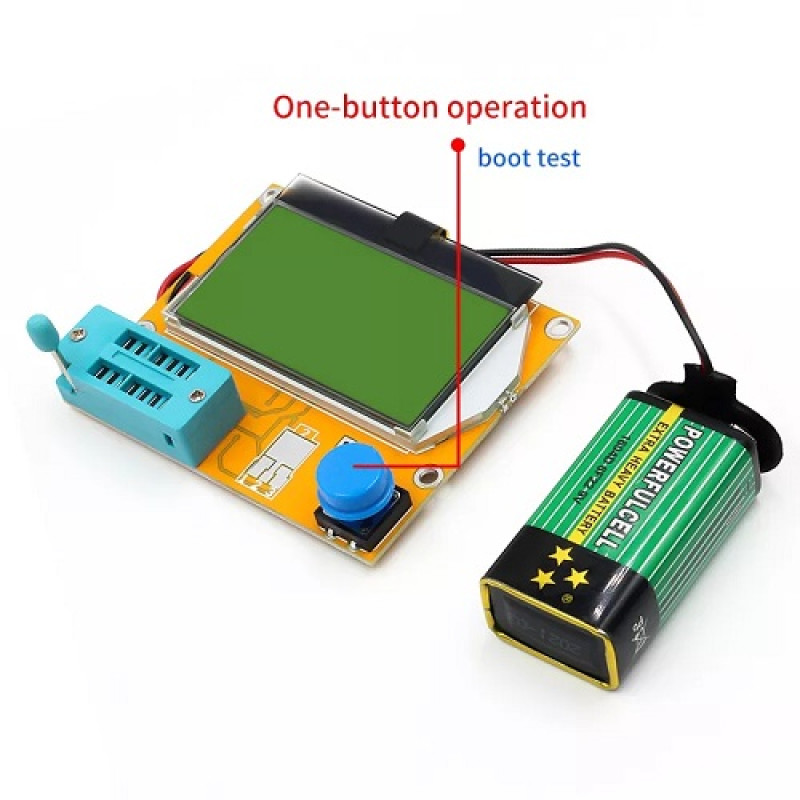

Тестер автоматически обнаруживает NPN и PNP транзисторы, N-канальные и P-канальные МОП-транзисторы, диоды (в том числе двойные диоды), тиристоры, транзисторы, резисторы и конденсаторы, определяет номера и типы выводов. Время теста 1-2 секунды (за исключением конденсаторов большой емкости ). Одна кнопка управления. Автоматически отключается.
Измерение:
сопротивления
индуктивности
омическое сопротивление индуктивности
емкости конденсатора
внутреннего сопротивления конденсатора ESR
автоматическое определение типа и распиновки транзисторов и диодов(выводится на экран)
измерение коэффициента передачи тока базы биполярного транзисторов
определение напряжения насыщения биполярного транзистора
измерение емкости затвора полевого транзистора
определение напряжения открытия полевого транзистора
измерение падения напряжения на диоде
измерение паразитной емкости диода
Характеристики:

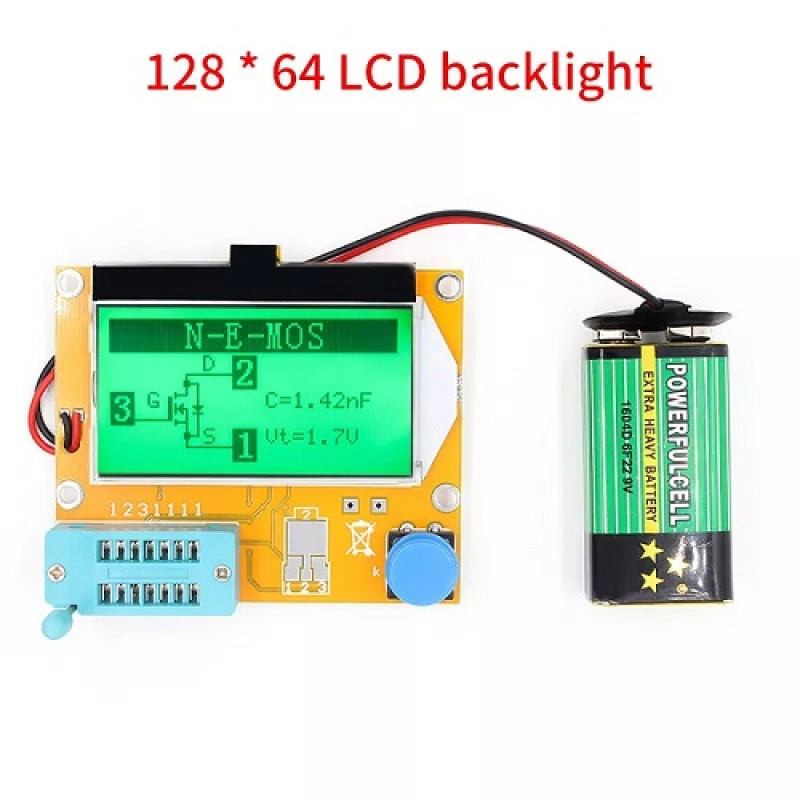

LCD экран 128*64 точек
Сопротивление: 0.5Ω - 50MΩ
Ёмкость: 25pF - 100000uF
Индуктивность: 0.01MH-20H

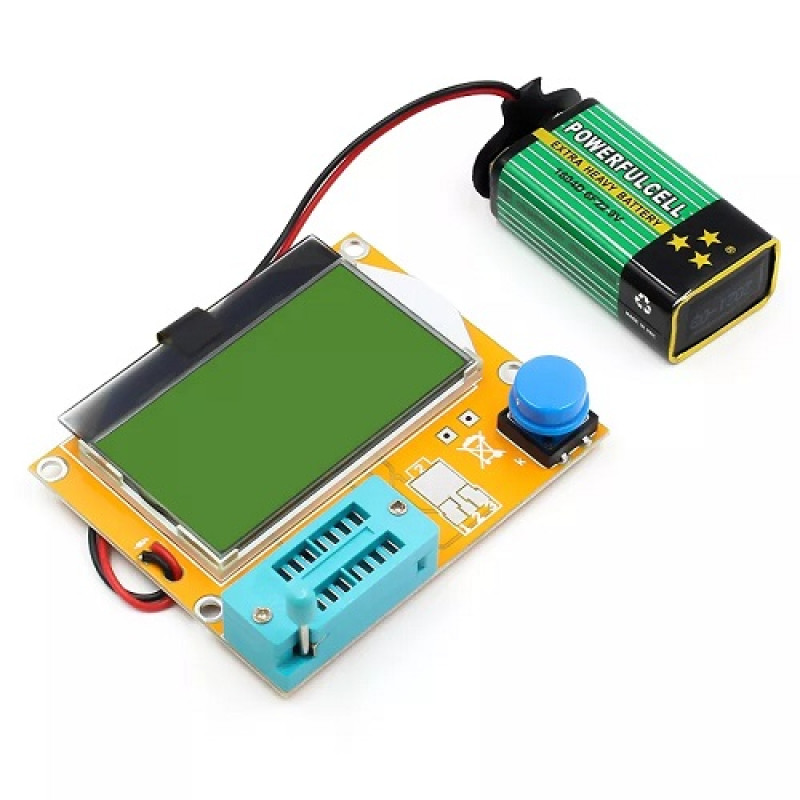

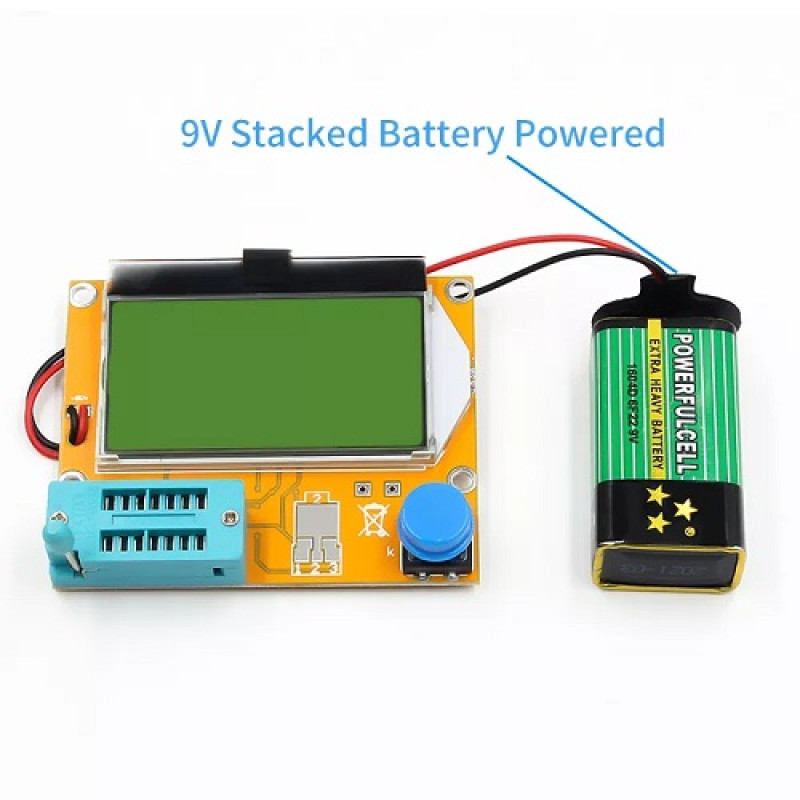

Напряжение питания: Крона 9В
Ток в режиме ожидания: 0.02uA
Рабочий ток: 25mA
Измерение параметров:
С помощью мега тестера LCR-T4 можно узнать параметры таких компонентов: конденсатора, резистора, полупроводниковых элементов (транзистор, диод) и катушки индуктивности.
Измеритель может определить такие параметры электронных компонентов:
Сопротивление элемента
Индуктивность
Емкость конденсатора
Тип и распиновку транзистора/диода
Коэффициент передачи тока базы биполярного транзистора
Напряжение насыщения биполярного транзистора
Емкость затвора полевого транзистора
Напряжение открытия полевого транзистора
Падение напряжения на диоде
Паразитную емкость диода

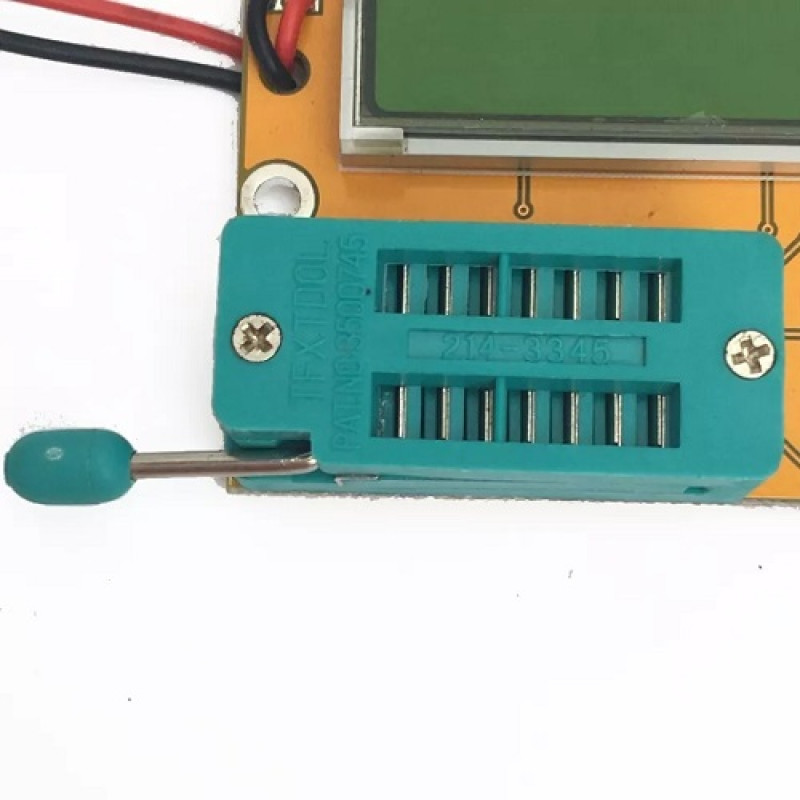

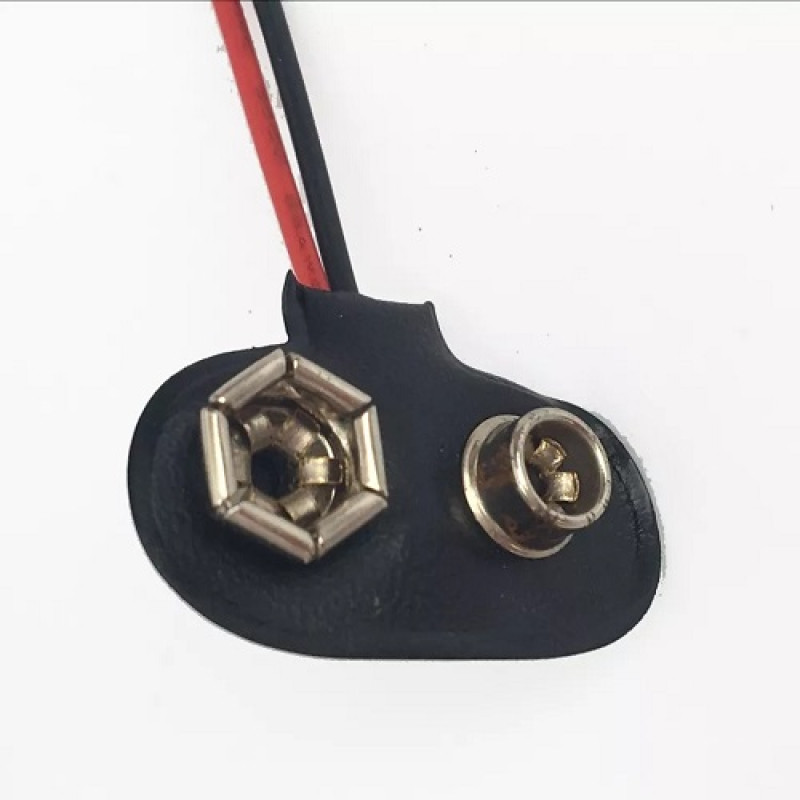

Для того чтобы измерить параметр компонента, сначала необходимо подключить источник питания в виде кроны. Затем следует убрать фиксацию с колодки, потянув рычаг вверх, и поместить необходимый элемент в колодку. После чего нужно закрыть фиксатор, потянув рычаг вниз, и кратковременно нажать на кнопку управления. Затем мега тестер LCR-T4 автоматически определит характеристики элемента, который установлен в планку.
Обратите внимание, при измерении емкости конденсатора, его необходимо разрядить.
Калибровка:
Калибровка тестера должна производиться периодически как и для любых других измерительных приборов. Для того чтобы откалибровать измеритель, необходимо установить перемычку в контакты 1, 2, 3 и нажать на кнопку управления. После этого тестер начнет самокалибровку. Когда на дисплее появится надпись необходимо убрать перемычку. Затем нужно установить металлопленочный конденсатор в 1 и 3 контакты и подождать пару секунд. Отображение параметров установленного конденсатора сигнализирует об завершении калибровки.
Комплектация:
1 x тестер полупроводников
