Цифровой тестер Mega LCR-T4

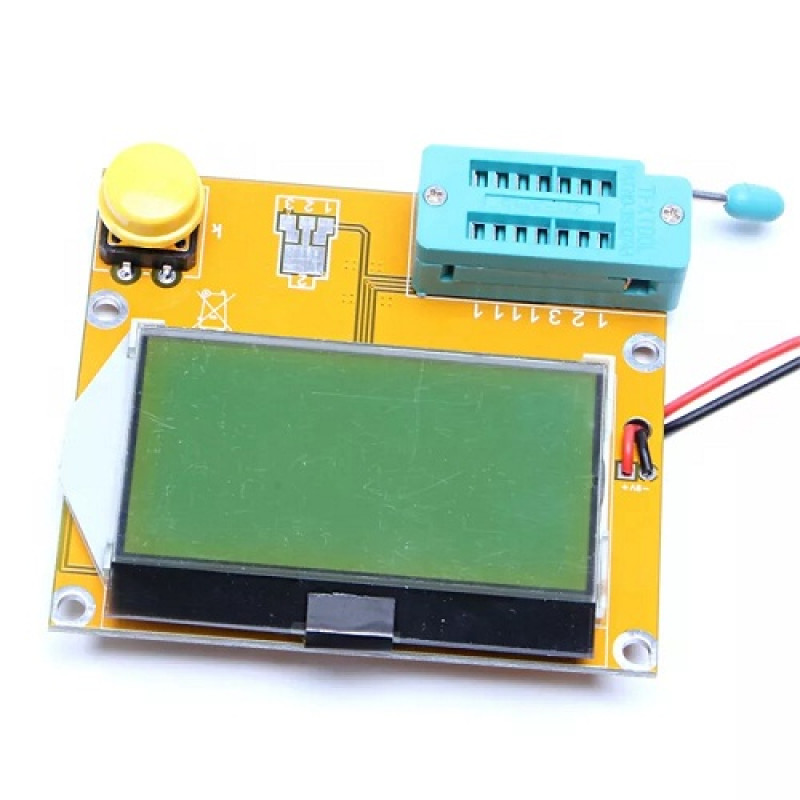

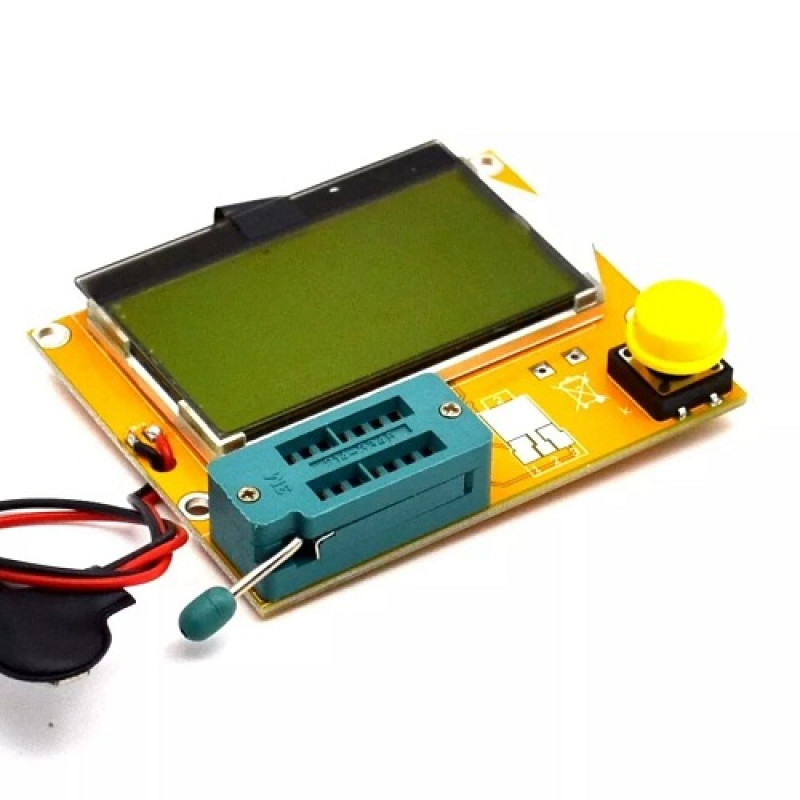

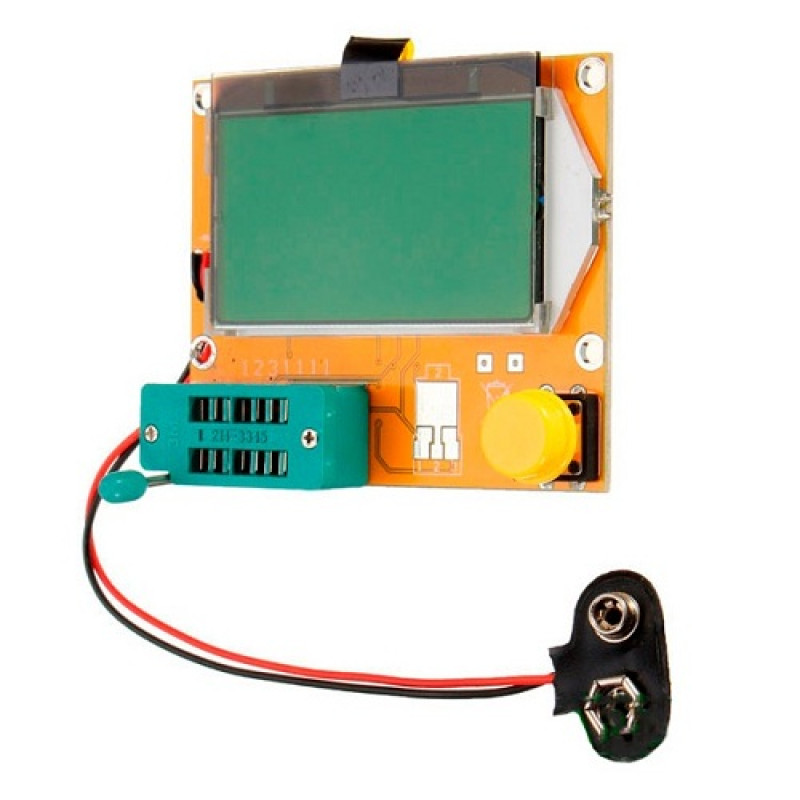

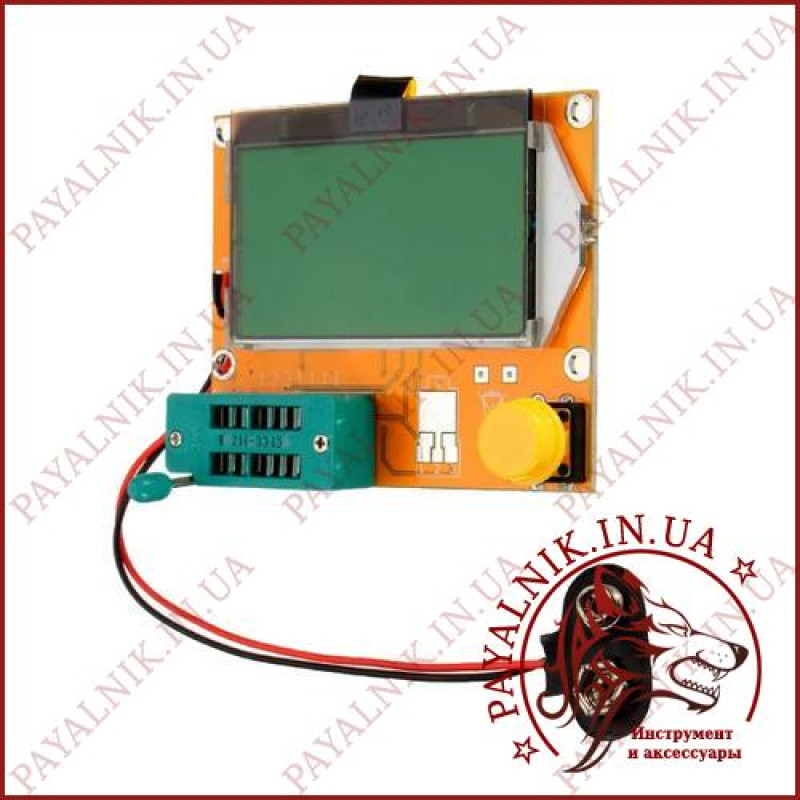

Цифровой ESR, LCR метер, тестер для конденсаторов T4 Mega328 используется для проверки и определения параметров элементов питания, конденсаторов, резисторов, катушек индуктивности, диодов, NPN и PNP транзисторов, симисторов и т.п. с последующим выводом этих параметров на жидкокристаллический дисплей. Прибор сам определяет тип подключенного элемента и измеряет его. Плюс к этому определяет номера и типы выводов.

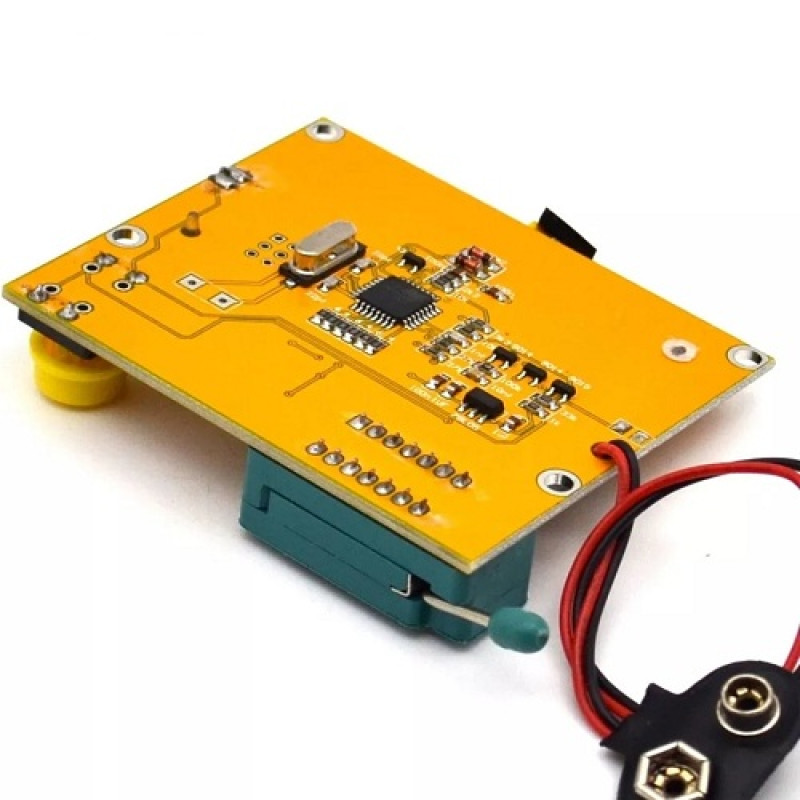

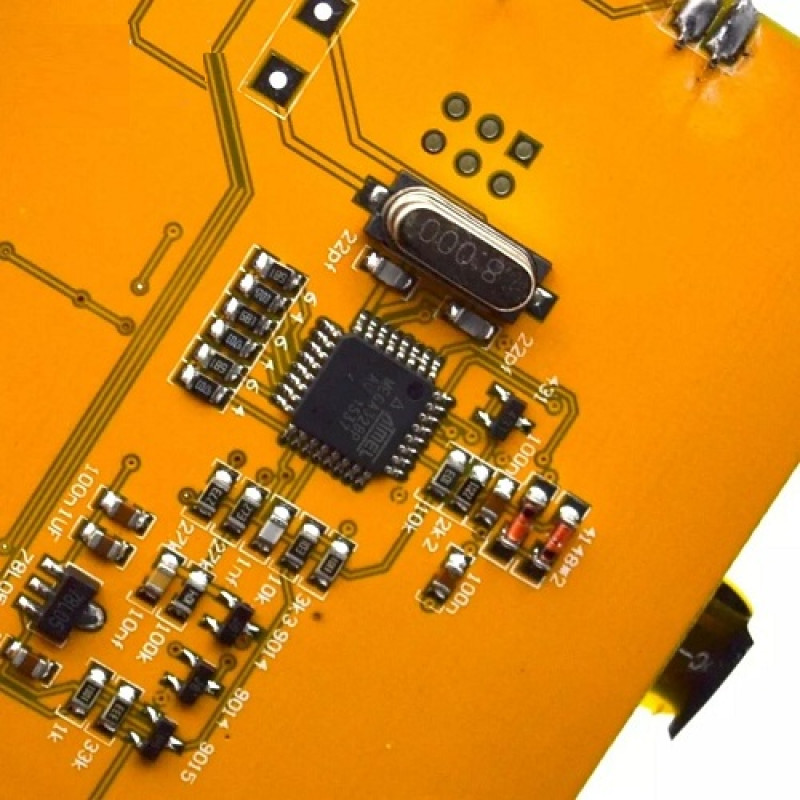

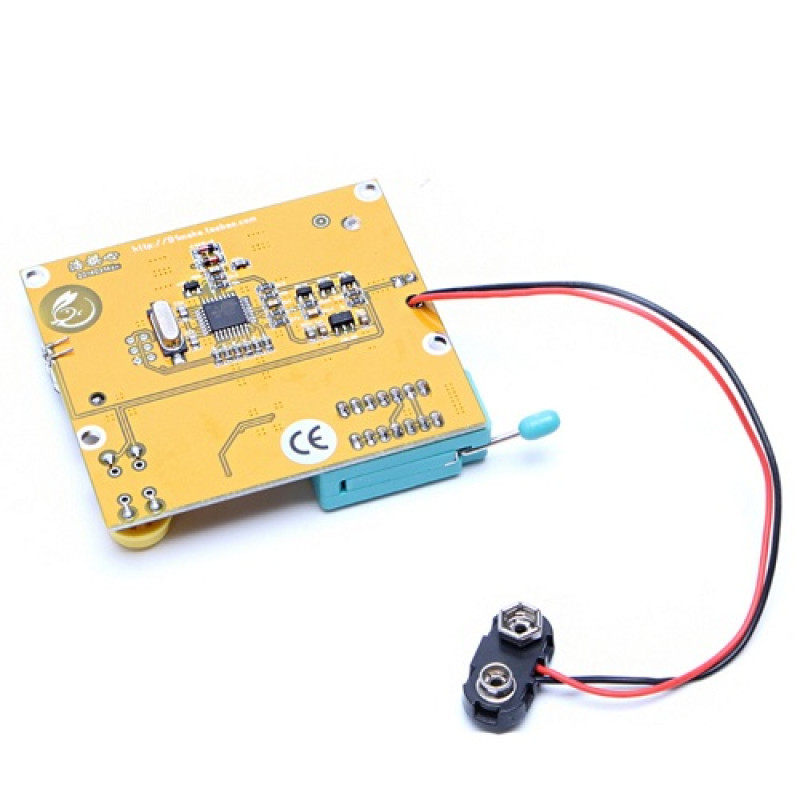

Спроектирован мега тестер на базе микроконтроллера ATmega328, LCD дисплея COG12864, управляющей кнопки, колодки, кварцевого резонатора и прочих вспомогательных компонентов, которые обеспечивают правильную работу устройства. Особенностями устройства являются: автоматическое отключение и легкий процесс калибровки.

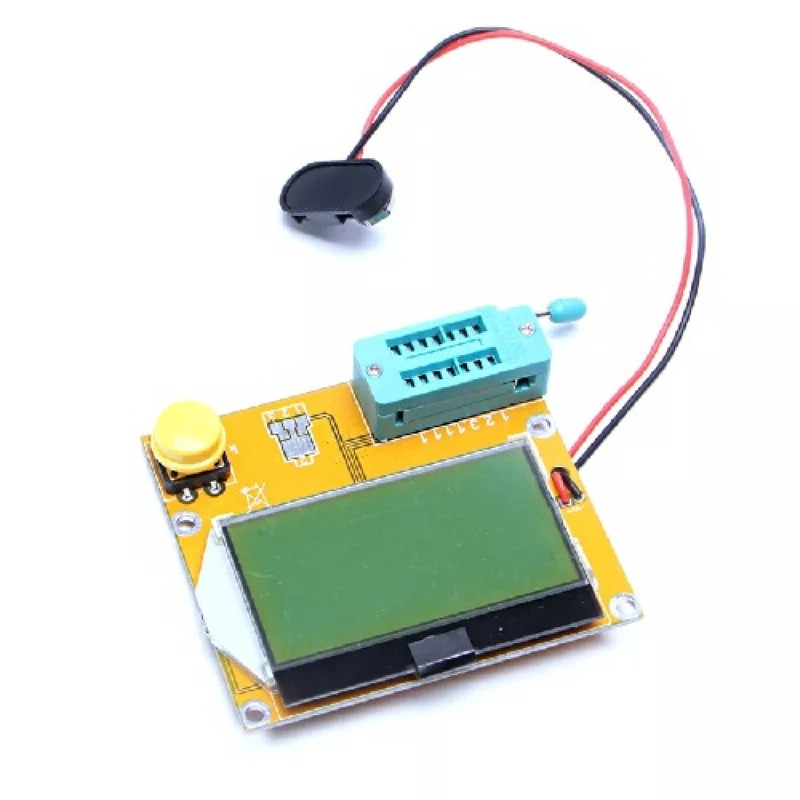

Мега тестер LCR-T4 продается уже откалиброванным. Для того чтобы откалибровать измеритель, необходимо установить перемычку в контакты 1, 2, 3 и нажать на кнопку управления. После этого тестер начнет самокалибровку. Когда на дисплее появится надпись необходимо убрать перемычку. Затем нужно установить металлопленочный конденсатор в 1 и 3 контакты и подождать пару секунд. Отображение параметров установленного конденсатора сигнализирует об завершении калибровки.

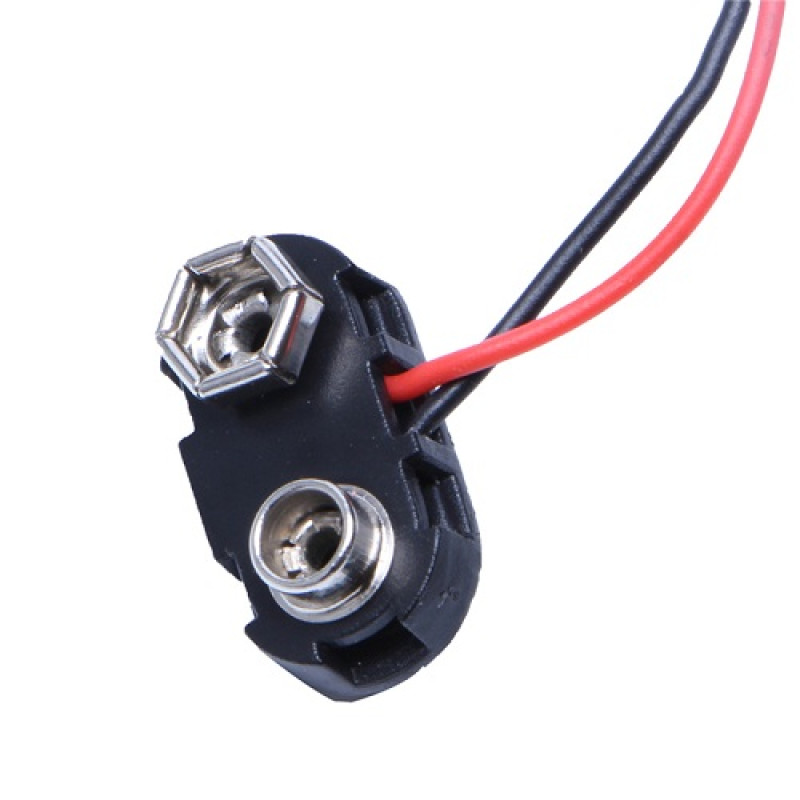

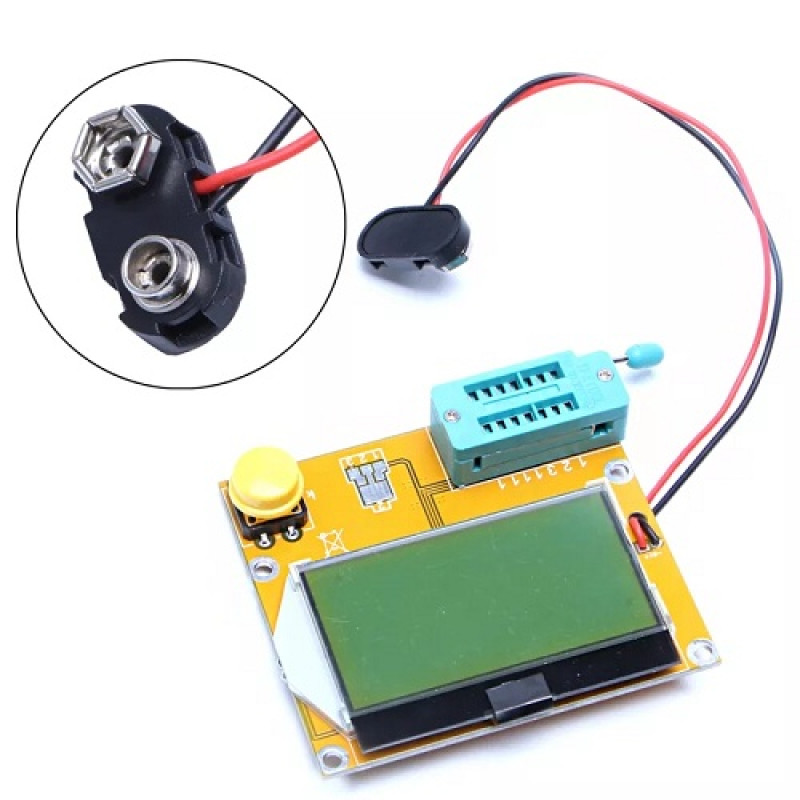

Подключается источник питания к выносному разъему питания "Крона". В качестве источника питания можно использовать батарейку 6F22. Напряжение питания составляет 9 В.

Обратите внимание, при измерении емкости конденсатора, его необходимо разрядить.

Основные характеристики

Сопротивление элемента 0,1 Ом - 50 МОм
Индуктивность 0,01 мГн - 20 Гн
Емкость конденсатора 25 пФ - 100000 мкФ
Тип и распиновку транзистора/диода
Коэффициент передачи тока базы биполярного транзистора
Напряжение насыщения биполярного транзистора
Емкость затвора полевого транзистора
Напряжение открытия полевого транзистора
Падение напряжения на диоде
Паразитную емкость диода
Микроконтроллер AT mega328
Напряжение питания 9В
Рабочий ток 25мА
Размеры модуля 72 х 59мм
